废水热热泵
> 产品介绍 > 废水热热泵
- 废水热热泵系统说明
- 采用了半封闭型螺杆式压缩机，利用废水中的低热源（10～30℃）来生产高热水（60~75℃）供应到储水罐，是一款高效节能产品。

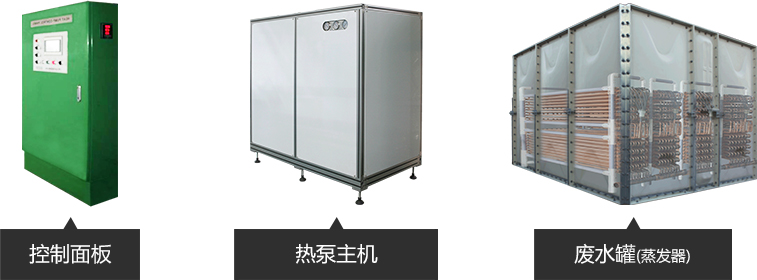

- 系统详解图
system diagram -
- 产品特点
special features of goods -
- 【信佑综合能源公司】的专有技术

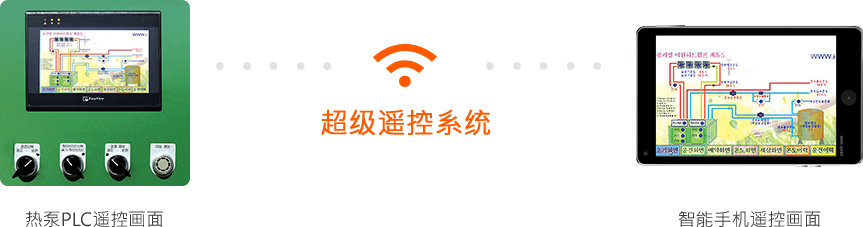

- 2015年型全部型号采用智能手机遥控管理系统,无论何时何地，
都能通过智能手机进行同步监控，确认工作状态。
使用简单、便利的触摸型PLC自动控制系统

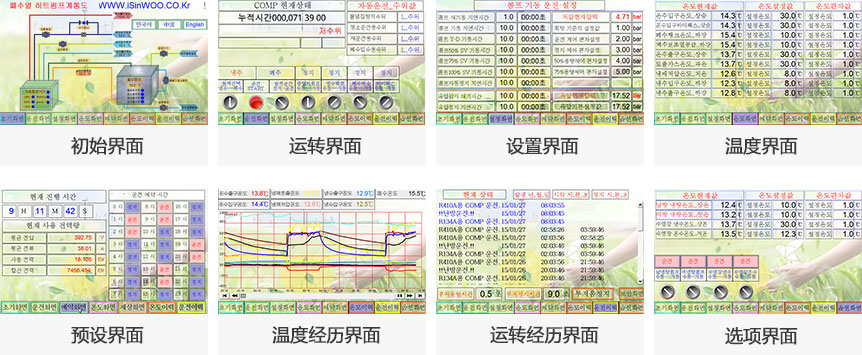

시스템화면 설명 ① 初始界面 通过系统流程图，一眼确认并把握机器的运转状况 ② 运转界面 执行运转操作，把握运转实况 ③ 设置界面 设置压缩机的运转模式，程控压力值 ④ 温度界面 同步监控自动控制系统设置的温度目录的设定值以及当前温度值 ⑤ 预设界面 设置机器的运转时间，同步监控用电实况 ⑥ 温度经历界面 通过温度经历曲线图来一眼确认并正确把握机器的温度变化状况 ⑦ 运转经历界面 通过运转经历图表来及时把握机器运转状况，准确清点设备，发现问题能够及时采取适当措施 ⑧ 选项界面 根据安装环境，可以添加选项功能，可以设定控制 - [信佑综合能源株式会社]专有的发明专利!
-
- ① 采用发明专利第10-1151630号 废水循环自动清洗式蒸发装置
- ② 废水热二元热泵 节能效果达 50 ~ 80%

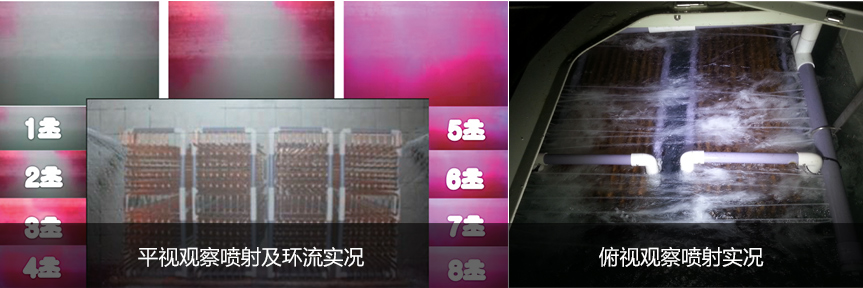

- 自动清洗式蒸发装置的运转测试
- 废水中滴入适量的墨水后观察废水环流实况，确认0秒～8秒之内废水循环 100%!
| 企业 | 蒸发器清洗 (螺旋管线圈式) |
废水循环系统 | 特点(优点 / 缺点) |
|---|---|---|---|
| 信佑 | 自动(拥有发明专利) | 废水循环及自动清洗方式 |
- 一日一清的自动清洗装置, 不仅便捷而且工作效率高 - 无废水臭味(臭气 - 延长蒸发器铜管的使用寿 |
| 其他 | 手动 |
- 废水循环方式 - 环型高压吹风起泡方式 |
- 不定期的手工清洗, 不仅繁琐劳累而且工作效率低 - 产生废水臭味(臭气) - 缩短蒸发器铜管的使用寿命 |
- 产品优点
advantage - 废水热热泵具有如下优点。
-
整个系统属于废水再利用，经济效益
-
采用废水循环自动清洗式蒸发器
- 延长蒸发器使用寿命 / 提高热泵的工作效率 / 蒸发器自动清洗的便利性
/ 减少废水的臭味 -
- 使用简单、便利的 PLC自动控制系统及触摸屏
- 采用智能手机遥控管理系统
- 适用范围
a range of application - 废水热热泵广泛适用于下列生产及经营场所。
-
休闲旅游行业
- 浴池 / 桑拿
- 高尔夫球场 / 健身房
-
酒店旅馆行业
- 酒店 / 度假村
- 旅馆 / 山庄
-
工业园区及工业生产设施
- 印染厂
| 划分 | SW-40S | SW-50S | SW-60S | SW-80S | |
|---|---|---|---|---|---|
| 压缩机 Compressor |
type | 半封闭型涡旋式 | 半封闭型涡旋式 | 半封闭型涡旋式 | 半封闭型涡旋式 |
| 耗电量(Kw) | 36/27 | 45/34 | 54/41 | 72/54 | |
| 启动方式 | Y/△ | Y/△ | Y/△ | Y/△ | |
| 最高运转电流(A) | 79 | 99 | 116 | 169 | |
| 保护装置 | INT69RCY | INT69RCY | INT69RCY | INT69RCY | |
| 发热量 Caloric Value |
最高(Kcalℓ/hr) | 123,840 | 154,800 | 185,760 | 247,680 |
| 最低(Kcalℓ/hr) | 92,880 | 116,960 | 141,040 | 185,760 | |
| 生产热水(△t30℃) Hot Water Output |
最高(ℓ/hr) | 4,085 | 5,120 | 6,127 | 9,170 |
| 最低(ℓ/hr) | 3,268 | 4,085 | 4,902 | 6,536 | |
| 冷凝器 Condenser |
Type | 板型热交换器 | 板型热交换器 | 板型热交换器 | 板型热交换器 |
| 传热面积(㎡) | 10.77 | 12.97 | 17.36 | 20.66 | |
| 蒸发器 Evaporator |
Type | 螺旋管线圈式 | 螺旋管线圈式 | 螺旋管线圈式 | 螺旋管线圈式 |
| Size(15A) | 501M | 626M | 752M | 1,002M | |
| 热水泵 Hot Water Pump |
Type | 热水循环用 | 热水循环用 | 热水循环用 | 热水循环用 |
| 耗电量(Kw) | 0.25 | 0.25 | 0.25 | 0.6 | |
| 排水泵 Drain Pump |
Type | 排水用 潜水 | 排水用 潜水 | 排水用 潜水 | 排水用 潜水 |
| 耗电量(Kw) | 1.50 | 1.50 | 1.50 | 1.50 | |
| 清洗用泵 Cleaning the Pump |
Type | 废水循环用 | 废水循环用 | 废水循环用 | 废水循环用 |
| 耗电量(Kw) | 1.50 | 1.50 | 1.50 | 1.50 | |
| 废水罐 Waste Water Tank |
材质 | SMC 保温材料 | SMC 保温材料 | SMC 保温材料 | SMC 保温材料 |
| 容量(Ton) | 7.50 | 10.00 | 12.50 | 12.50 | |
| 热水管 Hot Water Pipe |
入口/出口(A) | 40 | 40 | 50 | 50 |
| 材质 | 铜管 | 铜管 | 铜管 | 铜管 | |
| 冷水管 Cold Water Pipe |
入口/出口(A) | 40 | 50 | 65 | 65 |
| 材质 | PVC(VG1) | PVC(VG1) | PVC(VG1) | PVC(VG1) | |
| 外形尺寸 Product Standard |
长度(L) | 1,500 | 1,500 | 1,700 | 1,700 |
| 宽度(W) | 1,380 | 1,380 | 1,380 | 1,380 | |
| 高度(H) | 800 | 800 | 1,000 | 1,000 | |
| 电源 Product Standard |
380V 三相四股 60Hz (根据客户的需求可以改为 220v三相三股) | ||||
* 上述产品的规格，我公司根据提高品质和升级性能需求，可以自行更新换代。
| 划分 | |||
|---|---|---|---|
| SW-40S | SW-50S | SW-60S | SW-80S |
| 压缩机 Compressor | |||
| type | |||
| 半封闭型涡旋式 | 半封闭型涡旋式 | 半封闭型涡旋式 | 半封闭型涡旋式 |
| 耗电量(Kw) | |||
| 36/27 | 45/34 | 54/41 | 72/54 |
| 启动方式 | |||
| Y/△ | Y/△ | Y/△ | Y/△ |
| 最高运转电流(A) | |||
| 79 | 99 | 116 | 169 |
| 保护装置 | |||
| INT69RCY | INT69RCY | INT69RCY | INT69RCY |
| 发热量 Caloric Value | |||
| 最高(Kcalℓ/hr) | |||
| 123,840 | 154,800 | 185,760 | 247,680 |
| 最低(Kcalℓ/hr) | |||
| 92,880 | 116,960 | 141,040 | 185,760 |
| 生产热水(△t30℃) Hot Water Output | |||
| 最高(ℓ/hr) | |||
| 4,085 | 5,120 | 6,127 | 9,170 |
| 最低(ℓ/hr) | |||
| 3,268 | 4,085 | 4,902 | 6,536 |
| 冷凝器 Condenser | |||
| Type | |||
| 板型热交换器 | 板型热交换器 | 板型热交换器 | 板型热交换器 |
| 传热面积(㎡) | |||
| 10.77 | 12.97 | 17.36 | 20.66 |
| 蒸发器 Evaporator | |||
| Type | |||
| 螺旋管线圈式 | 螺旋管线圈式 | 螺旋管线圈式 | 螺旋管线圈式 |
| Size(15A) | |||
| 501M | 626M | 752M | 1,002M |
| 热水泵 Hot Water Pump | |||
| Type | |||
| 热水循环用 | 热水循环用 | 热水循环用 | 热水循环用 |
| 耗电量(Kw) | |||
| 0.25 | 0.25 | 0.25 | 0.6 |
| 排水泵 Drain Pump | |||
| Type | |||
| 排水用 潜水 | 排水用 潜水 | 排水用 潜水 | 排水用 潜水 |
| 耗电量(Kw) | |||
| 1.50 | 1.50 | 1.50 | 1.50 |
| 清洗用泵 Cleaning the Pump | |||
| Type | |||
| 废水循环用 | 废水循环用 | 废水循环用 | 废水循环用 |
| 耗电量(Kw) | |||
| 1.50 | 1.50 | 1.50 | 1.50 |
| 废水罐 Waste Water Tank | |||
| 材质 | |||
| SMC 保温材料 | SMC 保温材料 | SMC 保温材料 | SMC 保温材料 |
| 容量(Ton) | |||
| 7.50 | 10.00 | 12.50 | 12.50 |
| 热水管 Hot Water Pipe | |||
| 入口/出口(A) | |||
| 40 | 40 | 50 | 50 |
| 材质 | |||
| 铜管 | 铜管 | 铜管 | 铜管 |
| 冷水管 Cold Water Pipe | |||
| 入口/出口(A) | |||
| 40 | 50 | 65 | 65 |
| 材质 | |||
| PVC(VG1) | PVC(VG1) | PVC(VG1) | PVC(VG1) |
| 外形尺寸 Product Standard | |||
| 长度(L) | |||
| 1,500 | 1,500 | 1,700 | 1,700 |
| 宽度(W) | |||
| 1,380 | 1,380 | 1,380 | 1,380 |
| 高度(H) | |||
| 800 | 800 | 1,000 | 1,000 |
| 电源 Product Standard | |||
| 380V 三相四股 60Hz (根据客户的需求可以改为 220v三相三股) | |||
* 上述产品的规格，我公司根据提高品质和升级性能需求，可以自行更新换代。
