制冷/供暖兼用空气热二元热泵
> 产品介绍 > 制冷/供暖兼用空气热二元热泵
- 空气热二元热泵(制冷/供暖兼用)系统说明
- 采用了利用两个螺杆式压缩机的二元冷冻循环（串联式压缩系统）,利用大气中的热能而热源源源不断,
在零下 15℃的气候条件也几乎没有性能的降低。是一款适合于用高温热水的场所的节能系统。

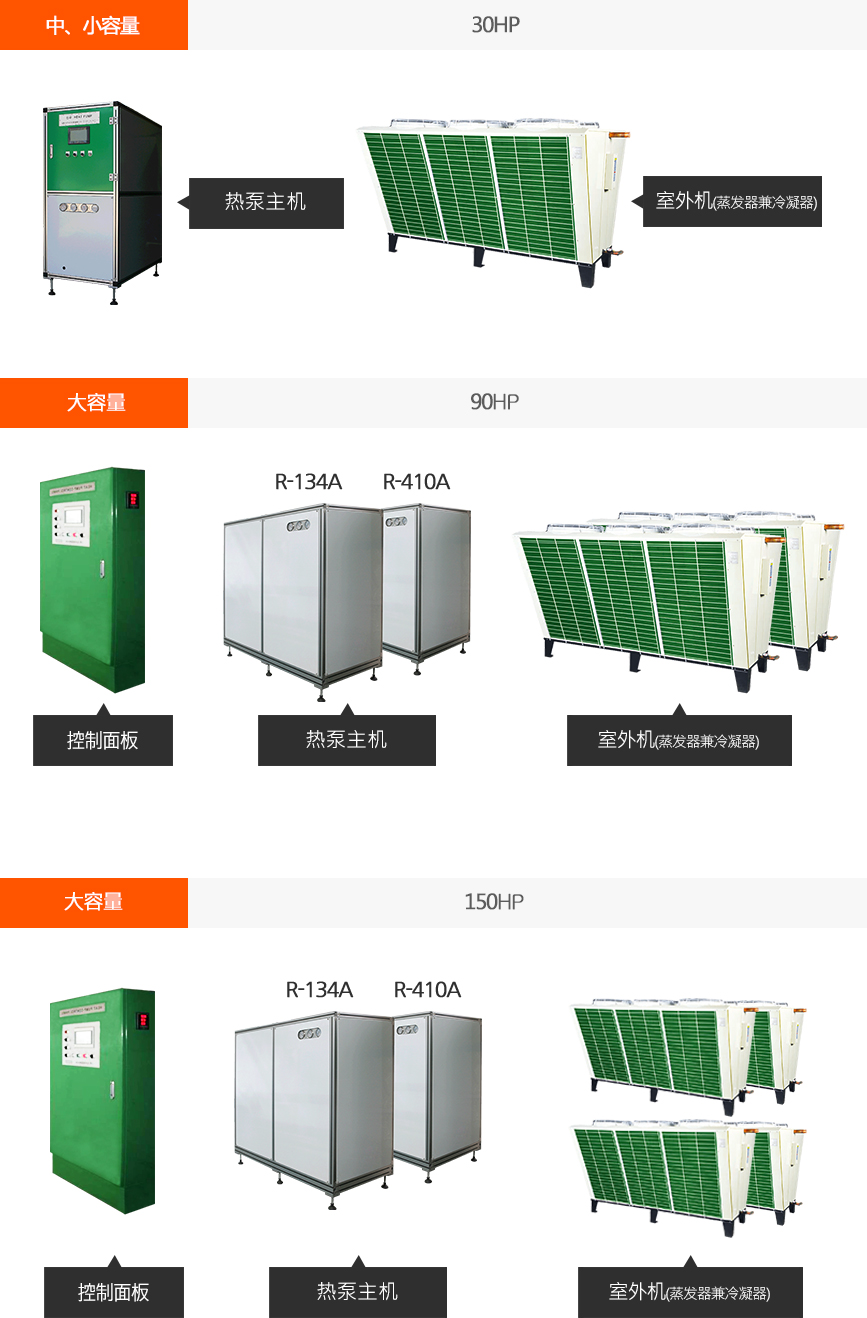

※ 中、小容量压缩机：涡旋式压缩机 / 大容量压缩机：半封闭型螺杆式压缩机

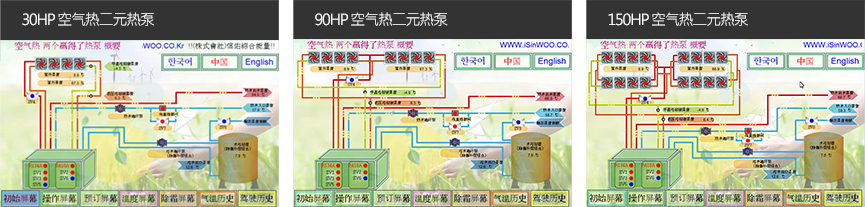

- 系统详解图
system diagram -
- 产品特点
special features of goods -
- 【信佑综合能源公司】的专有技术
- 2015年型全部型号采用智能手机遥控管理系统,
无论何时何地，都能通过智能手机进行同步监控，确认工作状态。
使用简单便利的触摸型PLC自动控制系统

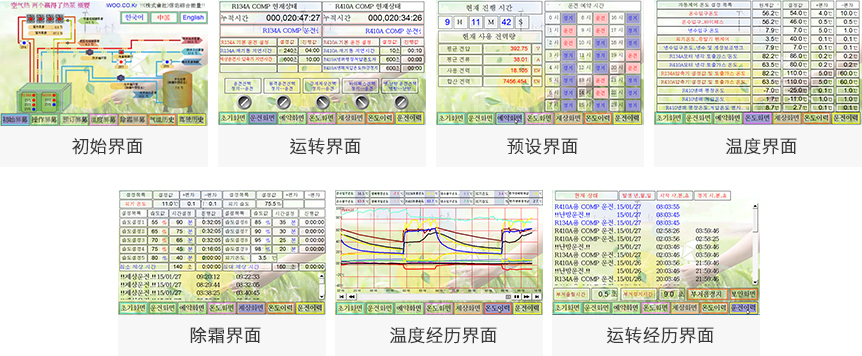

시스템화면 설명 ① 初始界面 通过系统流程图，一眼确认并把握机器的运转状况 ② 运转界面 执行运转操作，把握运转实况 ③ 预设界面 设置机器的运转时间，同步监控用电实况 ④ 温度界面 同步监控自动控制系统设置的温度目录的设置值以及当前温度值 ⑤ 除霜界面 按照设定的九个阶梯式温度-湿度，可以自动除霜 ⑥ 温度经历界面 通过温度经历曲线图来一眼确认并正确把握机器的温度变化状况 ⑦ 运转经历界面 通过运转经历图表来及时把握机器运转状况，准确清点设备，发现问题能够及时采取适当措施 - 专属于【信佑综合能源公司】的发明专利
-
- ① 新技术发明专利 第10-1262927号 "世界首创"蒸发器兼冷凝器双重热交换器采用该技术
- ② 相对于大容量吸收式冷暖空调系统，节能效果达到 50 ~ 80%

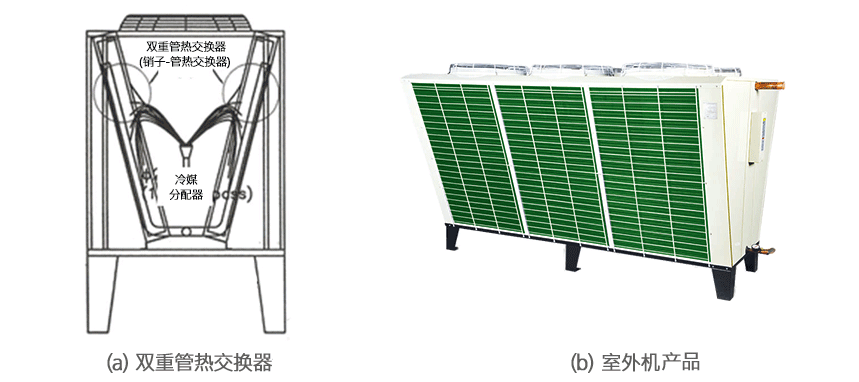

- "世界首创" 蒸发器兼冷凝器双重热交换器专利
-
- ① 这是一项使室外机的热交换器能够在高温区和低温区之间进行循环热交换的技术。采用此项专利技术的空调系统具有高温区 R-134A供暖时进行除霜，制冷时进行冷凝而使制冷性能达到 100%的特点。
- - 冷热兼用二元冷冻循环热泵 可生产容量达 30HP ~ 150HP的大容量产品
- - 供暖性能 低温(-38℃) 供暖 COP : 2.29以上
- - 低温(-38℃) 可供热水温度达 : 65℃ ~ 70℃
- - 制冷时冷水最低温度可以达到 -5℃；蓄热效率(相对于原有单冷冻热泵) : 20%以上
- 产品优点
advantage - 空气热二元热泵(冷暖兼用)具有如下优点。
制冷系统的用户如果配有需要热水的地方, 用户在制冷时冷水生产成本等于零（0）。
-
- 适合附近没有或者缺乏废水热、地热等热资源的生产及经营场所
- 通过制冷/供热及冷水/热水生产，创造较高的经济效益
-
- 相对于其他二元热泵产品, 制冷效率高出 50%以上
- 相对于其他二元热泵产品, 冷水生产效率高出两倍
-
- 使用简单, 便利的 PLC自动控制系统及触摸屏
- 采用智能手机遥控管理系统
-
- 采用按照九个阶梯式温度-湿度自动除霜功能
- 独立安装室外机, 降低噪音的同时冬季防止冻裂
- 适用范围
a range of application - 空气热二元热泵广泛适用于下列生产及经营场所。
-
休闲旅游行业
- 浴池 / 桑拿
- 高尔夫球场
-
酒店旅馆行业
- 酒店 / 度假村
- 旅馆 / 山庄
-
工业园区及工业生产设施
- 印染厂
-
公共机关
- 医院
- 行政单位/学校
| 划分 | 热水生产及供暖专用 | 冷/热水生产及制冷/供暖兼用 | |||||
|---|---|---|---|---|---|---|---|
| SWA-1015S | SWA-2015S | SWA-1015SCH | SWA-2015SCH | SWA-4040SCH | SWA-8080SCH | ||
| 性能 | 最高发热量(kw) | 91.64 | 120.12 | 91.64 | 120.12 | 252.00 | 504.00 |
| 最高发热量(Kcalℓ/hr) | 78,810 | 103,303 | 78,810 | 103,303 | 216,720 | 433,440 | |
| 最低发热量(kw) | 47.58 | 62.36 | 47.58 | 62.36 | 145.80 | 291.60 | |
| 最低发热量(Kcalℓ/hr) | 40,930 | 53,640 | 40,930 | 53,640 | 125,388 | 250,776 | |
| 压缩机 Compressor |
Type | 封闭型涡旋式 | 封闭型涡旋式 | 封闭型涡旋式 | 封闭型涡旋式 | 半封闭型涡旋式 | 半封闭型涡旋式 |
| R410A(kw) | 8.63 | 11.25 | 8.63 | 11.25 | 30.00 | 60.00 | |
| R134A(kw) | 9.00 | 11.85 | 9.00 | 11.85 | 30.00 | 60.00 | |
| 最高耗电量(kw) | 22.91 | 30.03 | 22.91 | 30.03 | 72.00 | 144.00 | |
| 最低耗电量(kw) | 17.63 | 23.10 | 17.63 | 23.10 | 54.00 | 108.00 | |
| 鼓风机 | 风量 | 600 | 800 | 600 | 800 | 800 | 800 |
| 尺寸及数量 | 600 × 8P × 4EA | 800 × 8P × 4EA | 600 × 8P × 4EA | 800 × 8P × 4EA | 800 × 8P × 8EA | 800 × 8P × 16EA | |
| 马达及数量 | 0.2Kw × 4EA | 0.4Kw × 4EA | 0.2Kw × 4EA | 0.4Kw × 4EA | 0.4Kw × 8EA | 0.4Kw × 16EA | |
| 热交换器 | 水区 | 铜焊板型 | 铜焊板型 | 铜焊板型 | 铜焊板型 | 铜焊板型 | 铜焊板型 |
| 空气区 | Fin-Coil | Fin-Coil | Fin-Coil | Fin-Coil | Fin-Coil | Fin-Coil | |
| 连接管道 | 热水入口侧 | 32A | 40A | 32A | 40A | 50A | 80A |
| 热水出口侧 | 32A | 40A | 32A | 40A | 50A | 80A | |
| 冷水入口侧 | 40A | 50A | 50A | 100A | |||
| 冷水出口侧 | 40A | 50A | 50A | 80A | |||
| 产品尺寸 | 室外机 | 980 × 2,850 × 1,350 | 1,080 × 3,600 × 1,550 | 980 × 2,850 × 1,350 | 1,080 × 3,600 × 1,550 | 1,100 × 4,000 × 1,600 | 1,100 × 4,000 × 1,600 |
| 主机 | 700 × 1,300 × 1,500 | 700 × 1,300 × 1,500 | 700 × 1,300 × 1,500 | 800 × 1,380 × 1,500 | 800 × 1,380 × 1,500 × 2EA | 800 × 1,380 × 1,500 × 4EA | |
| 电源 Power | 3HP × 4W × 380V × 60Hz | ||||||
* 上述产品的规格，我公司根据提高品质和升级性能需求，可以自行更新换代。
| 划分 | |||
|---|---|---|---|
| 热水生产及供暖专用 | |||
| SWA-1015S | SWA-2015S | ||
| 性能 | |||
| 最高发热量(kw) | |||
| 91.64 | 120.12 | ||
| 最高发热量(Kcalℓ/hr) | |||
| 78,810 | 103,303 | ||
| 最低发热量(kw) | |||
| 47.58 | 62.36 | ||
| 压缩机 Compressor | |||
| Type | |||
| 封闭型涡旋式 | 封闭型涡旋式 | ||
| R410A(kw) | |||
| 8.63 | 11.25 | ||
| R310A(kw) | |||
| 9.00 | 11.85 | ||
| 最高耗电量(kw) | |||
| 22.91 | 30.03 | ||
| 最低耗电量(kw) | |||
| 17.63 | 23.10 | ||
| 鼓风机 | |||
| 风量 | |||
| 600 | 800 | ||
| 尺寸及数量 | |||
| 600 × 8P × 4EA | 800 × 8P × 4EA | ||
| 马达及数量 | |||
| 0.2Kw × 4EA | 0.4Kw × 4EA | ||
| 热交换器 | |||
| 水区 | |||
| 铜焊板型 | 铜焊板型 | ||
| 空气区 | |||
| Fin-Coil | Fin-Coil | ||
| 连接管道 | |||
| 热水入口侧 | |||
| 32A | 40A | ||
| 热水出口侧 | |||
| 32A | 40A | ||
| 冷水入口侧 | |||
| 冷水出口侧 | |||
| 产品尺寸 | |||
| 室外机 | |||
| 980 × 2,850 × 1,350 | 1,080 × 3,600 × 1,550 | ||
| 主机 | |||
| 700 × 1,300 × 1,500 | 700 × 1,300 × 1,500 | ||
| 冷/热水生产及制冷/供暖兼用 | |||
| SWA-1015SCH | SWA-2015SCH | SWA-4040SCH | SWA-4040SCH |
| 性能 | |||
| 最高发热量(kw) | |||
| 91.64 | 120.12 | 252.00 | 504.00 |
| 最高发热量(Kcalℓ/hr) | |||
| 78,810 | 103,303 | 216,720 | 433,440 |
| 最低发热量(kw) | |||
| 47.58 | 62.36 | 145.80 | 291.60 |
| 最低发热量(Kcalℓ/h) | |||
| 40,930 | 53,640 | 125,388 | 250,776 |
| 压缩机 Compressor | |||
| Type | |||
| 밀폐형 스크롤 | 밀폐형 스크롤 | 반封闭型涡旋式 | 반封闭型涡旋式 |
| R410A(kw) | |||
| 8.63 | 11.25 | 30.00 | 60.00 |
| R134A(kw) | |||
| 9.00 | 11.85 | 30.00 | 60.00 |
| 最高耗电量(kw) | |||
| 22.91 | 30.03 | 72.00 | 144.00 |
| 最低耗电量(kw) | |||
| 17.63 | 23.10 | 54.00 | 108.00 |
| 鼓风机 | |||
| 风量 | |||
| 600 | 800 | 800 | 800 |
| 尺寸及数量 | |||
| 600 × 8P × 4EA | 800 × 8P × 4EA | 800 × 8P × 8EA | 800 × 8P × 16EA |
| >马达及数量 | |||
| 0.2Kw × 4EA | 0.4Kw × 4EA | 0.4Kw × 8EA | 0.4Kw × 16EA |
| 热交换器 | |||
| 水区 | |||
| 铜焊板型 | 铜焊板型 | 铜焊板型 | 铜焊板型 |
| 空气区 | |||
| Fin-Coil | Fin-Coil | Fin-Coil | Fin-Coil |
| 连接管道 | |||
| 热水入口侧 | |||
| 32A | 40A | 50A | 80A |
| 热水出口侧 | |||
| 32A | 40A | 50A | 80A |
| 冷水入口侧 | |||
| 40A | 50A | 50A | 100A |
| 冷水出口侧 | |||
| 40A | 50A | 50A | 80A |
| 产品尺寸 | |||
| 室外机 | |||
| 980 × 2,850 × 1,350 | 1,080 × 3,600 × 1,550 | 1,100 × 4,000 × 1,600 | 1,100 × 4,000 × 1,600 |
| 主机 | |||
| 700 × 1,300 × 1,500 | 800 × 1,380 × 1,500 | 800 × 1,380 × 1,500 × 2EA | 800 × 1,380 × 1,500 × 4EA |
| 电源 Power | |||
| 3HP × 4W × 380V × 60Hz | |||
* 上述产品的规格，我公司根据提高品质和升级性能需求，可以自行更新换代。
