热泵系统
> 技术资料 > 热泵系统
- 热泵概要
summary - 热泵是一种不需自己生产热量而是从低热量的热源中吸收聚集热量后往高热量热源传递热量的装置。 如同从低水位往高水位扬水的水泵，所以叫热泵(Heat Pump)。 热泵按吸热、放热之工作原理，可分为压缩式、化学式、吸收式、吸附式等。 其中商业用途最广的是压缩式热泵。 从低温、低密度的热能转化为高温、高密度的热能的角度看，热泵系统是一款低温转化为高温或者高温转化为低温的热交换装置，广泛应用于制冷、供暖、供热水领域。 热泵是一种从低温热源中吸收、聚集热量而传递到高温液态发热体的装置，比其他能源发热装置节省3～4倍的能源。
- 热泵工作原理
principle -

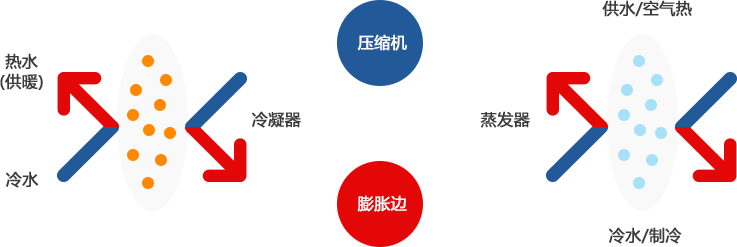

热泵（Heat Pump）存有传递热量的冷媒。
冷媒在蒸发器里从外部吸收热量而蒸发(液体 → 气体)变成低温、低压的气体后被吸入到压缩机里压缩成高温、高压后传递到冷凝器机里散发热量后液化(此液化过程可以利用为热风、热水）。
高压液化的冷媒在膨胀阀减压，以低温、低压状态重新回流到蒸发器。.
- 空气热热泵
hit pump -

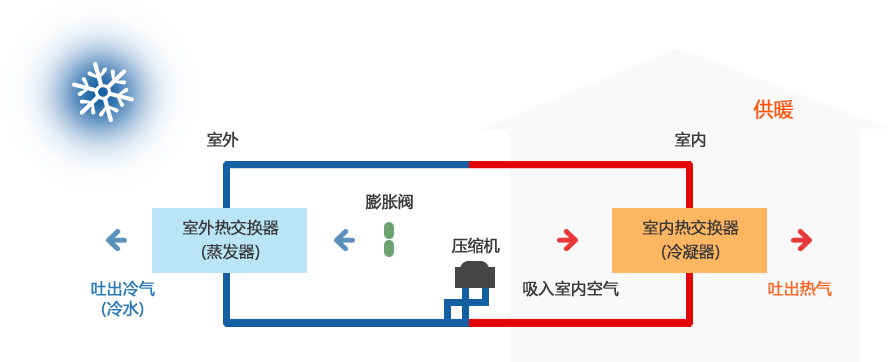

供暖模式时从空气中吸收所需热量,
制冷模式时往空气中散发热量, 一机冷暖两用,是一款制冷、供暖、供热水的高尖端技术设备。

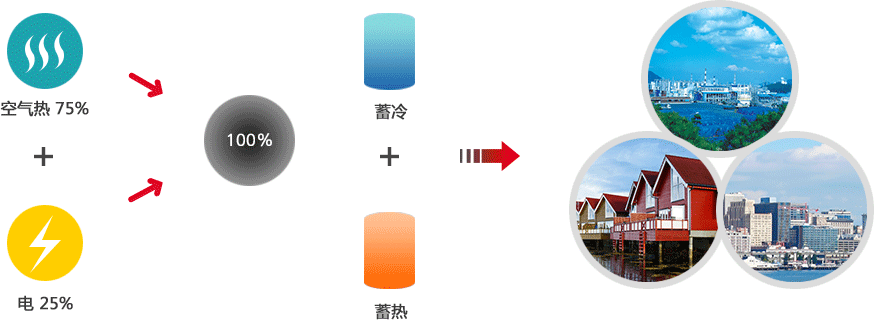

比如说，为了得到 100%的热能，锅炉从电热器中得到 25%的热能，从空气中得到剩余 60~80%的热能。这样就能大幅度节约能源。
- 技术术语
arrangement of terms -
- ① 冷媒（制冷剂） : 冷冻机存有的从低温物体中吸收热量传递到高温物体的媒介。常用的制冷剂有，氟利昂、氨水、二氧化硫、氯甲烷等 (R22, R134a)
- ② 压缩机 (compressor) : 在蒸发器里发挥冷冻作用。把气化的冷媒吸入并压缩后增压，促使冷媒的分子之间的距离缩短升温。通过这样的工作原理，在常温下也能发挥冷凝、液化作用。按种类可分为涡旋式、往返移动式压缩机、螺杆式压缩机、离心式压缩机。
- ③ 蒸发器 (exaporator) : 通过膨胀阀吸入已经变成低温、低压的液态冷媒后与周围的物质或被冷冻物体进行热交换，吸收液态冷媒气化过程中散发的热量而制冷。
- ④ 冷凝 (condensation) : 水蒸气或其他气体在热量影响下液化的现象叫做‘冷凝’。这时蒸气散发的热量叫做‘冷凝潜热量’。
- ⑤ 板型蒸发器 (plat type exaportor) : 粘贴两片铝板或不锈钢板，中间开通冷媒和水的通道来进行热交换的装置。
- ⑥ 储水罐 (receiver tank) : 接受冷凝器冷凝的高压液态冷媒临时储藏的容器。
- ⑦ 膨胀阀 (expansion valve) : 把冷凝器里冷凝而液化的高温、高压冷媒通过交替冷凝作用减压到能够气化的装置。另外还担负着调节冷媒的总供应量，促使冷媒在蒸发器里充分吸收热量。
- ⑧ 性能系数 (coefficent of performance) : 表示锅炉工作效率优良或不良的指数。该系数越高，说明工作效率越高。
- 冷冻循环原理(空气热热泵)
principle of refrigerating cycle -
- 热泵单循环和二元冷冻循环结构之对比
-

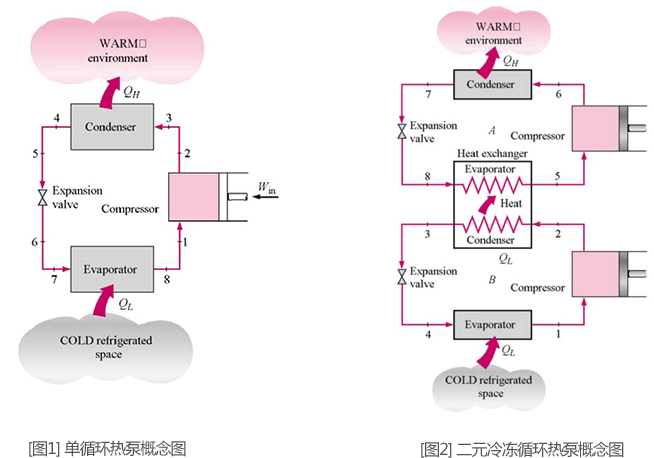

- ① 普通的热泵如[图1]内部结构为单循环结构。单循环结构的热泵难以生产供暖所需高热水，尤其在冬天，随着外面温度的降低供暖性能急剧下降。

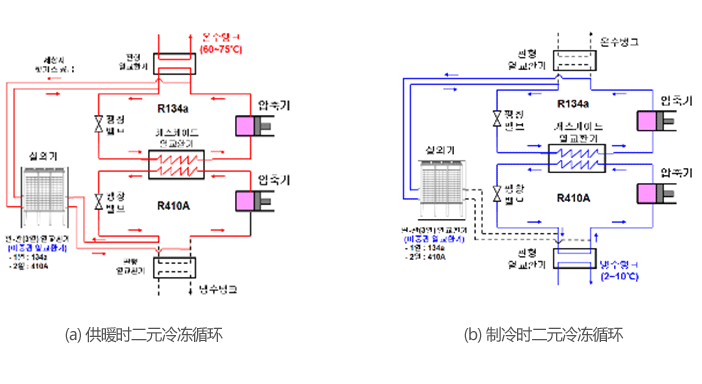

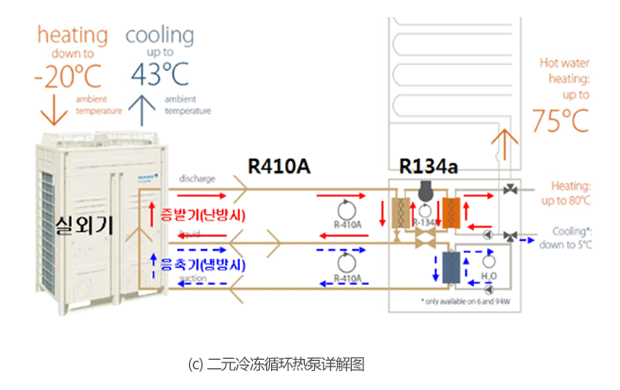

- ② 二元冷冻循环热泵如[图2]内部结构为双循环频结构。高温区冷冻装置的蒸发器和低温区冷冻装置的冷凝器(两个系统合称为串联式热交换器)有机地联系起来提高热能效率。冬季外面温度低时，能够供应维持一定温度的热水；夏季外面温度高时，生产冷水来减轻热泵最大负荷。
- 二元冷冻循环机之间的对比(空气热热泵)
principle of refrigerating cycle -
- 1. 本公司的二元冷冻循环热泵系统
-
- ① 是一款高效率的冷暖兼用设备，可同时生产冷热水。
- ② "双重管热交换器" 专利(室外机进行热交换时，高温区 R-134A和低温区 R-410A之间可循环热交换)
- ③ 高温区循环热交换器在供暖时除霜，制冷时作为冷凝器运转，在采用二元冷冻循环技术的产品中，只有本公司的产品供热效率达到 100%。
- ④ 低温区的循环热交换器在供暖时作为蒸发器运转。
- ⑤ 制冷系统的用户如果配有需要热水的地方，用户在制冷时冷水生产成本等于零（0）。
- 2. 其他公司的二元冷冻循环热泵系统
-
- ① 供暖专用或重点放在高热水的生产。
- ② 除霜时没有另外的辅助热源，利用逆循环。
- ③ 制冷时只使用低温区循环 R-410A，制冷效率只能达到 50%。
- ④ 要想达到本公司产品的制冷效率需要双倍的设施容量。
- 本公司专有的技术竞争力(空气热热泵)
technology competitiveness -
- 1. 确保技术竞争力
-
- ① 拥有节能系统的诊断及设计技术
- ② 拥有二元冷冻循环系统的制造技术
- 利用热气除霜技术
- 二元冷冻循环系统的低压区与高压区压缩比例调控技术
- 高效率的除霜、制冷及供暖双重热交换器
- ③ 拥有使用现场安装技术及施工技术
- 2. 专利申请及注册
-
- 2010.02.01 : (株)信佑综合能源注册为新能源/再生能源专业企
- 2011.01.12 : 利用地热开放型/封闭型冷暖空调以及冷热水生产系统的防止水垢技术申请专利
- 2011.01.12 : 热水储水罐内置型热交换器及利用该热交换器的热水池温度维持系统申请专利
- 2011.10.13 : 废热回收型热泵的废水循环自动清洗式蒸发装置注册发明专利
- 2011.10.13 : 废热回收型热泵的螺旋管式蒸发装置注册发明专利
- 2012.03.14 : 供热水用热泵系统注册发明专利
- 2012.06.08 : 新增冷冻机制造及特种设备制造经营项目并注册
- 2012.07.13 : 通过技术保证基金风投企业认证
- 2013.03.26 : 二元热泵装置注册发明专利
- 2013.12.06 : 二元热泵装置申请国际发明专利 (中国)
- 3. 采用遥控管理系统
-

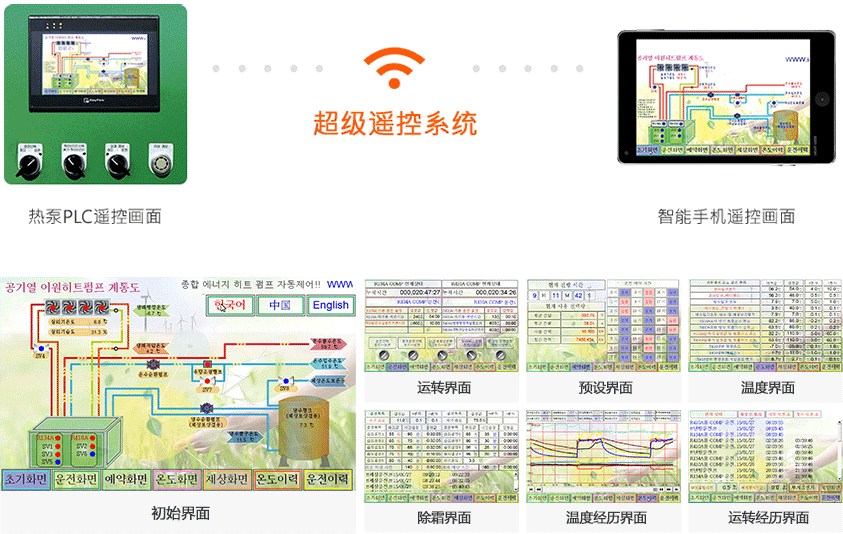

- ① 采用智能手机遥控管理系统，无论何时何地，都能通过智能手机进行同步监控，确认工作状态。
- 4. 新技术发明专利第10-1262927号 "世界首创"蒸发器兼冷凝器双重热交换器的开发及批量生产
-
- 1) 这是一项使室外机的热交换器能够在高温区和低温区之间进行周期性热交换的技术。采用此项专利技术的空调系统具有高温区 R-134A供暖时进行除霜，制冷时进行冷凝而使制冷性能达到 100%的特点。

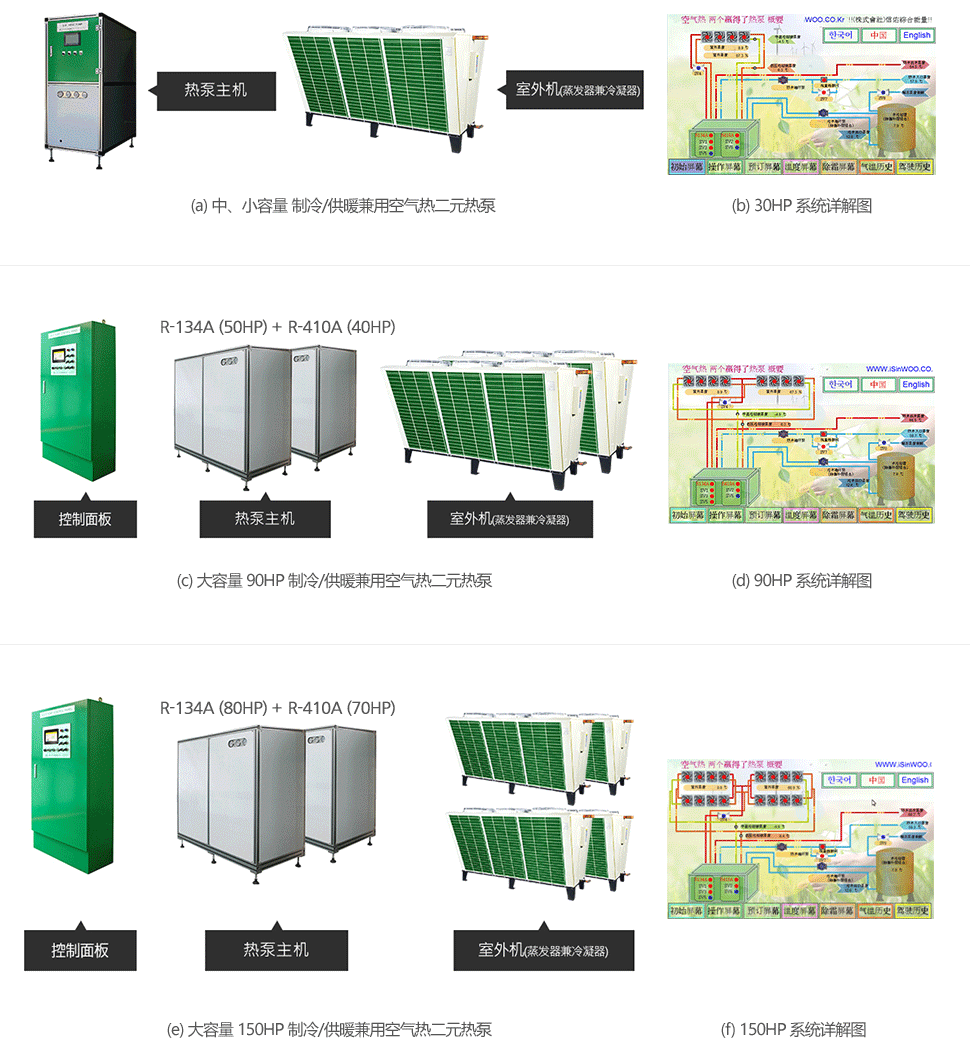

- ① 冷热兼用二元冷冻循环热泵 可生产容量达 30HP ~ 150HP的大容量产品
- ② 供暖性能 低温(-38℃) 供暖 COP : 2.29以上
- ③ 低温(-38℃) 可供热水温度达 : 65℃ ~ 70℃
- ④ 制冷时冷水最低温度可以达到 -5℃；蓄热效率(相对于原有单冷冻热泵) : 20%以上

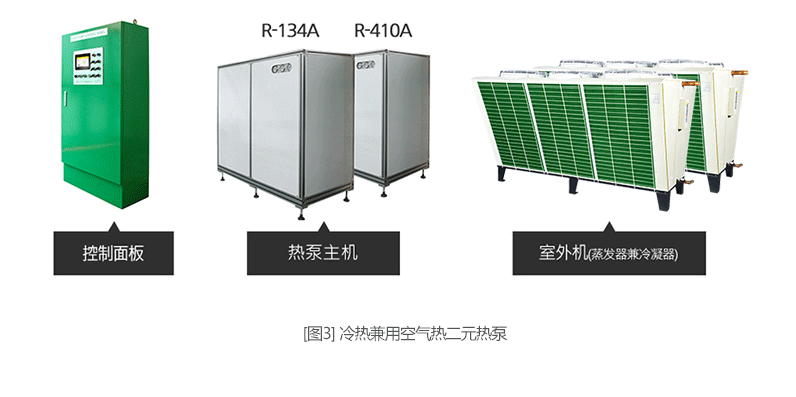

- 冷热兼用空气热二元热泵
introduce goods - 采用了利用两个80HP以上容量的螺杆式压缩机（半封闭型）的二元冷冻循环（串联式压缩系统），利用大气中的热能而热源源源不断，在零下 15℃的气候条件也几乎没有性能的降低。是一款适合于用高热水的场所的节能系统。
- 产品特点
-
-
① 韩国独家生产大容量空气热二元热泵 (80HP/160HP)
- 新技术发明专利第10-1262927号
- 采用 "世界首创" 的蒸发器兼冷凝器双重热交换器技术
- ② 可同时完成制冷/供暖及冷水/热水生产，经济效益显著
- ③ 采用智能手机遥控管理系统
- ④ 使用简便的 PLC自动控制系统
- ⑤ 按照九个阶梯式温度/湿度自动除霜功能
- ⑥ 独立安装室外机，降低噪音的同时冬季防止冻裂
-
① 韩国独家生产大容量空气热二元热泵 (80HP/160HP)
- 冷暖兼用空气热二元热泵产品对比
comparison goods -

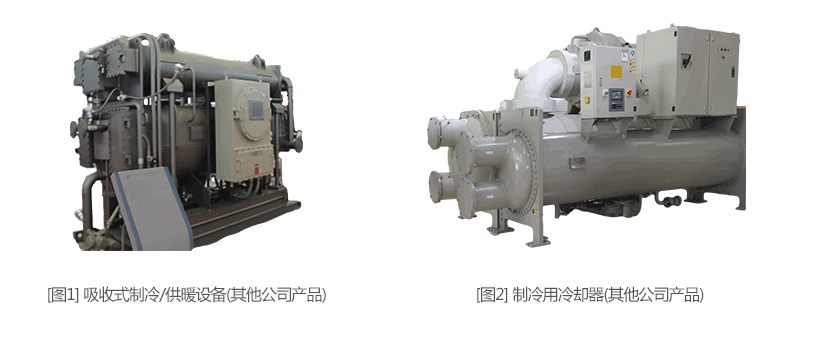

- 1. 吸收式制冷/供暖设备(其他公司产品)
-
- ① 目前，高楼大厦及大型建筑物采用该吸收式制冷/供暖设备，其燃料以化石燃料（除了煤气）为主，面临资源枯竭及大气污染的相关控制制度的限制。
- ② 相对于本公司的产品，运转管理费多支出 50~70%。
- 2. 制冷用冷却器(其他公司产品)
-
- ① 目前，高楼大厦及大型建筑物采用该制冷冷却器，因其无法供暖，需要另设供暖设施，费用支出过多。
- ② 另设供暖设施，因为其燃料以化石燃料为主，导致环境污染。
- 3. 冷暖兼用空气热二元热泵 (我公司)
-
- ① 此技术属于国际气候变化及环境控制领域的替代技术，利用空气热源的新能源及再生能源系统
- ② 冬季，外面温度在零下 15℃时，也能高效率地供暖/供热水；夏季，制冷时可同时完成制冷/供热水；制冷系统的用户如果配有需要热水的地方，用户在制冷时冷水生产成本等于零（0）。
- 1) 相对于吸收式制冷/供暖设备具有的优点
-
- ① 不使用化石燃料，无环境污染

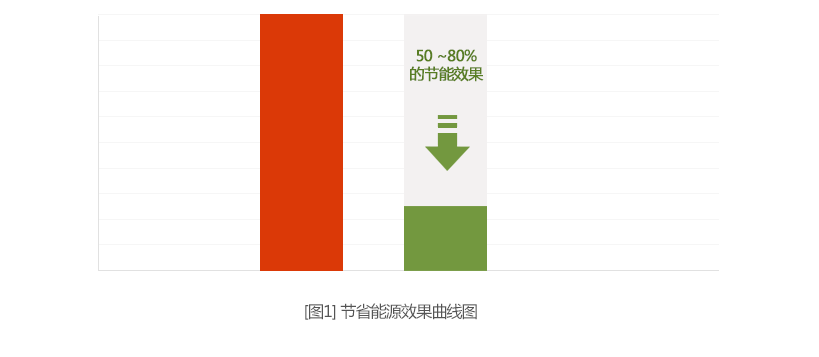

- ② 节能效益、节省费用效益达 50~70%
- 2) 相对于制冷用冷却器的优点
-
- ① 制冷系统的用户如果配有需要热水的地方，用户在制冷时热水生产成本等于零（0）
- ② 冷却器无法供暖，而本公司产品一机两用，可同时完成制冷和供暖，节省设备购置费用
- ③ 节能效益、节省费用效益达 50~70%
