- 공기열 이원히트펌프 시스템이란?
- 2개의 압축기를 이용한 이원-냉동사이클(케스케이드 압축시스템)을 적용하여, 대기중의 열원을 이용함으로써 열원의 한계성이 없고,
영하 15℃에서도 성능저하가 미미하여 고온수를 사용하는 곳에 적합한 에너지 절감 시스템입니다.

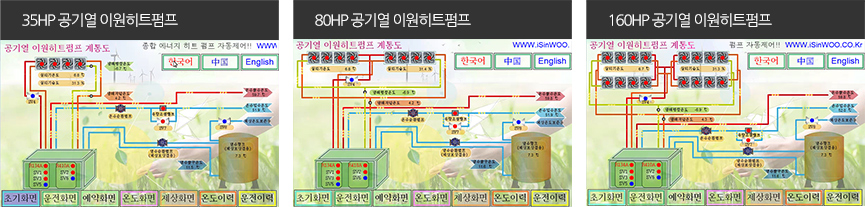

- 시스템 계통도
system diagram -
- 특징 및 장점
feature and advantage -
- [신우종합에너지]만의 최신 기술 Knowhow
- 2015년형 전모델에 스마트폰 원격제어 관리시스템 적용하여,
언제 어디서나 스마트폰을 이용하여 실시간 모니터링 및 이상상태를 확인할 수 있습니다.
사용이 편리한 터치형 PLC 자동제어 시스템

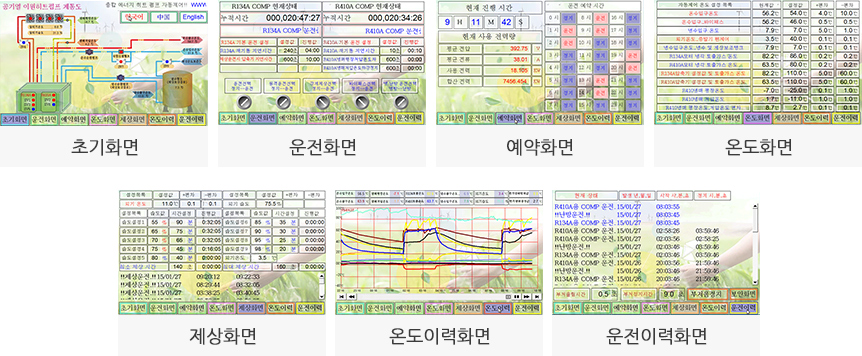

시스템화면 설명 ① 초기화면 시스템 계통도를 통해 기기운전상태를 한눈에 쉽고 정확하게 파악할 수 있습니다. ② 운전화면 기기 운전조작 및 운전상태를 파악할 수 있습니다. ③ 예약화면 기기 운전을 설정시간에 맞춰 예약운전이 가능하며, 실시간 사용전력량을 모니터링 할 수 있습니다. ④ 온도화면 자동제어 온도 설정 목록의 설정값(편차) 및 현재값을 실시간 모니터링하고 제어할 수 있습니다. ⑤ 제상화면 9단계의 온 · 습도에 의한 인공지능 자동제상 제어가 가능합니다. ⑥ 온도이력화면 기기 상태의 온도변화를 그래프로 한눈에 쉽고 정확하게 파악할 수 있습니다. ⑦ 운전이력화면 기기 운전상태 및 이상발생에 대한 이력관리를 통해 정확한 기기점검 및 조치가 가능합니다. - [신우종합에너지]만의 발명 특허!
-
- ① 신기술 발명특허 제 10-1262927호 "세계최초" 증발기겸 응축기 이중 열교환기 적용
냉방시스템과 관련하여 온수사용처가 있는 사업장은 냉방시 냉수생산원가 0%
-
- 폐수열, 지열 등의 열원이 없거나 부족한 사업장에 적합
- 냉/난방 및 냉/온수 생산으로 경제성 탁월
-
- 타사 이원히트펌프 대비 냉방능력 50%이상 성능우위
- 타사 이원히트펌프 대비 냉수 생산능력 2배 향상
-
- 사용이 편리한 PLC 자동제어 시스템 및 터치 스크린
- 스마트폰 원격제어 관리시스템 적용
-
- 온/습도에 의한 9단계 인공지능 자동제상 기능적용

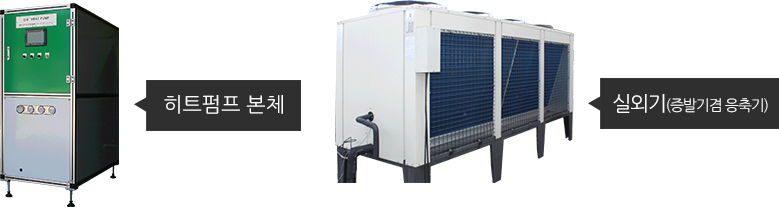

- 실외기 분리설치로 소음감소 및 겨울철 동파위험 없음
- 적용범위
a range of application - 공기열 이원히트펌프는 아래의 경우에 적용할 수 있습니다.
-
휴양 및 레저산업
- 목욕탕 / 사우나
- 골프장
-
숙박업소
- 호텔/리조트
- 모텔/펜션
-
공단 및 산업시설
- 염색공장
-
공공기관
- 병원
- 관공서/학교
| 구분 | 온수생산 및 난방전용 | 냉/온수생산 및 냉/난방전용 | |||
|---|---|---|---|---|---|
| SW-1015S | SW-2015S | SW-1015SCH | SW-2015SCH | ||
| 성능 | 최대발열량(kw) | 91.64 | 120.12 | 91.64 | 120.12 |
| 최대발열량(Kcalℓ/hr) | 78,810 | 103,303 | 78,810 | 103,303 | |
| 최대발열량(Kw) | 47.58 | 62.36 | 47.58 | 62.36 | |
| 최대발열량(Kcalℓ/hr) | 40,925 | 53,638 | 40,925 | 53,638 | |
| 압축기 Compressor |
Type | 밀폐형 스크롤 | 밀폐형 스크롤 | 밀폐형 스크롤 | 밀폐형 스크롤 |
| R410A | 9.0Kw × 1 | 11.25Kw × 1 | 9.0Kw × 1 | 11.25Kw × 1 | |
| R134A | 8.63Kw × 1 | 9.0Kw × 1 | 8.63Kw × 1 | 9.0Kw × 1 | |
| 최대소비전력 | 22.91Kw | 30.03Kw | 22.91Kw | 30.03Kw | |
| 최소소비전력 | 17.63Kw | 23.1Kw | 17.63Kw | 23.1Kw | |
| 송풍기 | 풍량 | 600 | 800 | 600 | 800 |
| 크기 및 수량 | 600 × 8P × 4EA | 800 × 8P × 4EA | 600 × 8P × 4EA | 800 × 8P × 4EA | |
| 모터 및 수량 | 0.2Kw × 4EA | 0.4Kw × 4EA | 0.2Kw × 4EA | 0.4Kw × 4EA | |
| 열교환기 | 수측 | 브레이징판형 | 브레이징판형 | 브레이징판형 | 브레이징판형 |
| 공기측 | Fin-Coil | Fin-Coil | Fin-Coil | Fin-Coil | |
| 접속배관 | 온수입구측 | 32A | 40A | 32A | 40A |
| 온수출구측 | 32A | 40A | 32A | 40A | |
| 냉수입구측 | 40A | 50A | |||
| 냉수출구측 | 40A | 50A | |||
| 제품크기 | 실외기 | 980 × 2,850 × 1,350 | 1,080 × 3,600 × 1,550 | 980 × 2,850 × 1,350 | 1,080 × 3,600 × 1,550 |
| 본체 | 700 × 1,300 × 1,500 | 700 × 1,300 × 1,500 | 700 × 1,300 × 1,500 | 700 × 1,300 × 1,500 | |
| 전원 Power | 3PH × 4W × 380V × 60Hz | ||||
* 상기 제품의 사양은 품질 및 성능향상을 위해 예고없이 변경될 수 있습니다.
| 구분 | |||
|---|---|---|---|
| 온수생산 및 난방전용 | 냉/온수생산 및 냉/난방전용 | ||
| SW-1015S | SW-2015S | SW-1015SCH | SW-2015SCH |
| 성능 | |||
| 최대발열량(kw) | |||
| 91.64 | 120.12 | 91.64 | 120.12 |
| 최대발열량(Kcalℓ/hr) | |||
| 78,810 | 103,303 | 78,810 | 103,303 |
| 최대발열량(kw) | |||
| 47.58 | 62.36 | 47.58 | 62.36 |
| 최대발열량(Kcalℓ/hr) | |||
| 40,925 | 53,638 | 40,925 | 53,638 |
| 압축기 Compressor | |||
| Type | |||
| 밀폐형 스크롤 | 밀폐형 스크롤 | 밀폐형 스크롤 | 밀폐형 스크롤 |
| R410A | |||
| 9.0Kw × 1 | 11.25Kw × 1 | 9.0Kw × 1 | 11.25Kw × 1 |
| R134A | |||
| 8.63Kw × 1 | 9.0Kw × 1 | 8.63Kw × 1 | 9.0Kw × 1 |
| 최대소비전력 | |||
| 22.91Kw | 30.03Kw | 22.91Kw | 30.03Kw |
| 최소소비전력 | |||
| 17.63Kw | 23.1Kw | 17.63Kw | 23.1Kw |
| 송풍기 | |||
| 풍량 | |||
| 600 | 800 | 600 | 800 |
| 크기 및 수량 | |||
| 600 × 8P × 4EA | 800 × 8P × 4EA | 600 × 8P × 4EA | 800 × 8P × 4EA |
| 모터 및 수량 | |||
| 0.2Kw × 4EA | 0.4Kw × 4EA | 0.2Kw × 4EA | 0.4Kw × 4EA |
| 열교환기 | |||
| 수측 | |||
| 브레이징판형 | 브레이징판형 | 브레이징판형 | 브레이징판형 |
| 공기측 | |||
| Fin-Coil | Fin-Coil | Fin-Coil | Fin-Coil |
| 접속배관 | |||
| 온수입구측 | |||
| 32A | 40A | 32A | 40A |
| 온수출구측 | |||
| 32A | 40A | 32A | 40A |
| 냉수입구측 | |||
| 40A | 50A | ||
| 냉수출구측 | |||
| 40A | 50A | ||
| 제품크기 | |||
| 실외기 | |||
| 980 × 2,850 × 1,350 | 1,080 × 3,600 × 1,550 | 980 × 2,850 × 1,350 | 1,080 × 3,600 × 1,550 |
| 본체 | |||
| 700 × 1,300 × 1,500 | 700 × 1,300 × 1,500 | 700 × 1,300 × 1,500 | 700 × 1,300 × 1,500 |
| 전원 Power | |||
| 3PH × 4W × 380V × 60Hz | |||
* 상기 제품의 사양은 품질 및 성능향상을 위해 예고없 변경될 수 있습니다.
