- 공기열 이원히트펌프 (냉·난방겸용) 시스템이란?
- 2개의 압축기를 이용한 이원-냉동사이클(케스케이드 압축시스템)을 적용하여, 대기중의 열원을 이용함으로써 열원의 한계성이 없고,
영하 38℃에서 정상운전이 되며 효율cop2.02, 고온수를 사용하는 곳에 적합한 에너지 절감 시스템입니다.
※ 중, 소용량 압축기 : 스크롤 타입 / 대용량 압축기 : 반밀폐형 스크류 타입

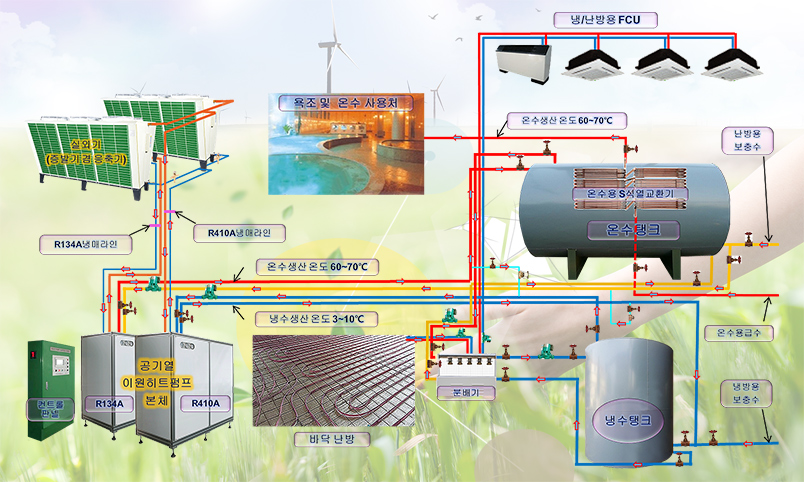

- 시스템 계통도
system diagram -

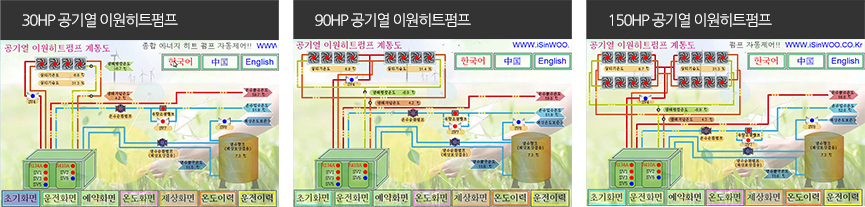

- 원격제어 시스템 계통도
Remote control system diagram -
- 제품특징
special features of goods -
- [신우종합에너지]만의 최신 기술 Knowhow

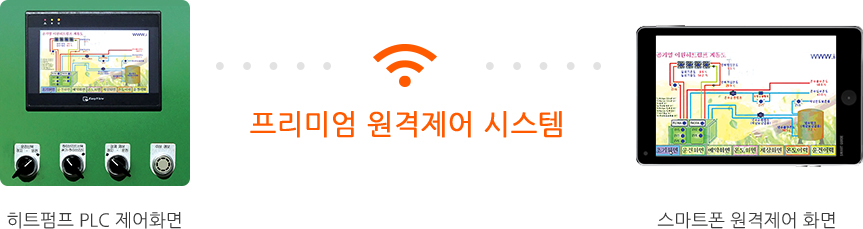

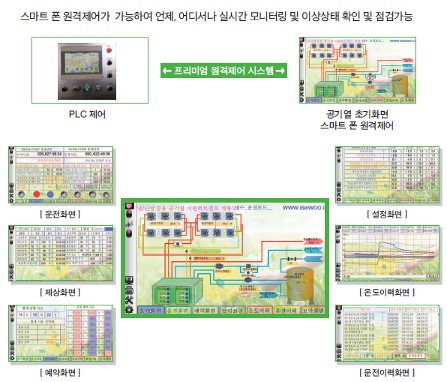

- 2015년형 전모델에 스마트폰 원격제어 관리시스템 적용하여,
언제 어디서나 스마트폰을 이용하여 실시간 모니터링 및 이상상태를 확인할 수 있습니다.
사용이 편리한 터치형 PLC 자동제어 시스템

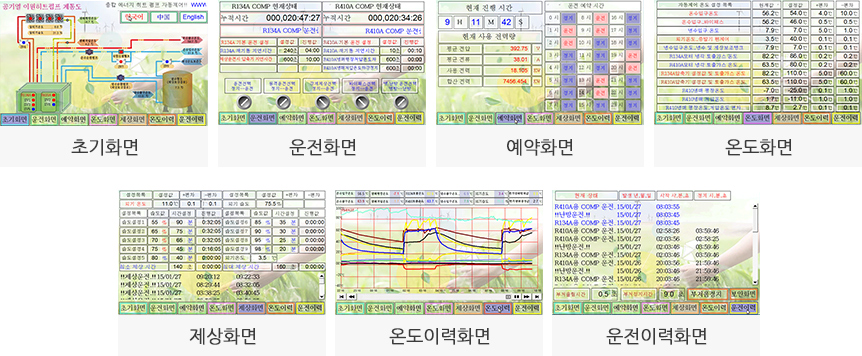

시스템화면 설명 ① 초기화면 시스템 계통도를 통해 기기운전상태를 한눈에 쉽고 정확하게 파악할 수 있습니다. ② 운전화면 기기 운전조작 및 운전상태를 파악할 수 있습니다. ③ 예약화면 기기 운전을 설정시간에 맞춰 예약운전이 가능하며, 실시간 사용전력량을 모니터링 할 수 있습니다. ④ 온도화면 자동제어 온도 설정 목록의 설정값(편차) 및 현재값을 실시간 모니터링하고 제어할 수 있습니다. ⑤ 제상화면 9단계의 온 · 습도에 의한 인공지능 자동제상 제어가 가능합니다. ⑥ 온도이력화면 기기 상태의 온도변화를 그래프로 한눈에 쉽고 정확하게 파악할 수 있습니다. ⑦ 운전이력화면 기기 운전상태 및 이상발생에 대한 이력관리를 통해 정확한 기기점검 및 조치가 가능합니다. - [신우종합에너지]만의 발명 특허!
-
- ① 신기술 발명특허 제 10-1262927호"세계최초" 증발기겸 응축기 이중 열교환기 적용
- ② 대용량 흡수식 냉 · 난방 시스템 대비 50 ~ 80% 에너지절감 시스템
- "세계최초" 증발기겸 응축기 이중 열교환기 특허
-
- ① 외기의 열교환기에 고온측과 저온측 사이클이 열교환이 가능하도록 "이중관 열교환기"를 구성하여 고온측 R-134A 난방시에는 제상을, 냉방시에는 응축시켜 냉방 능력 100% 운전되는 것이 특징이다.

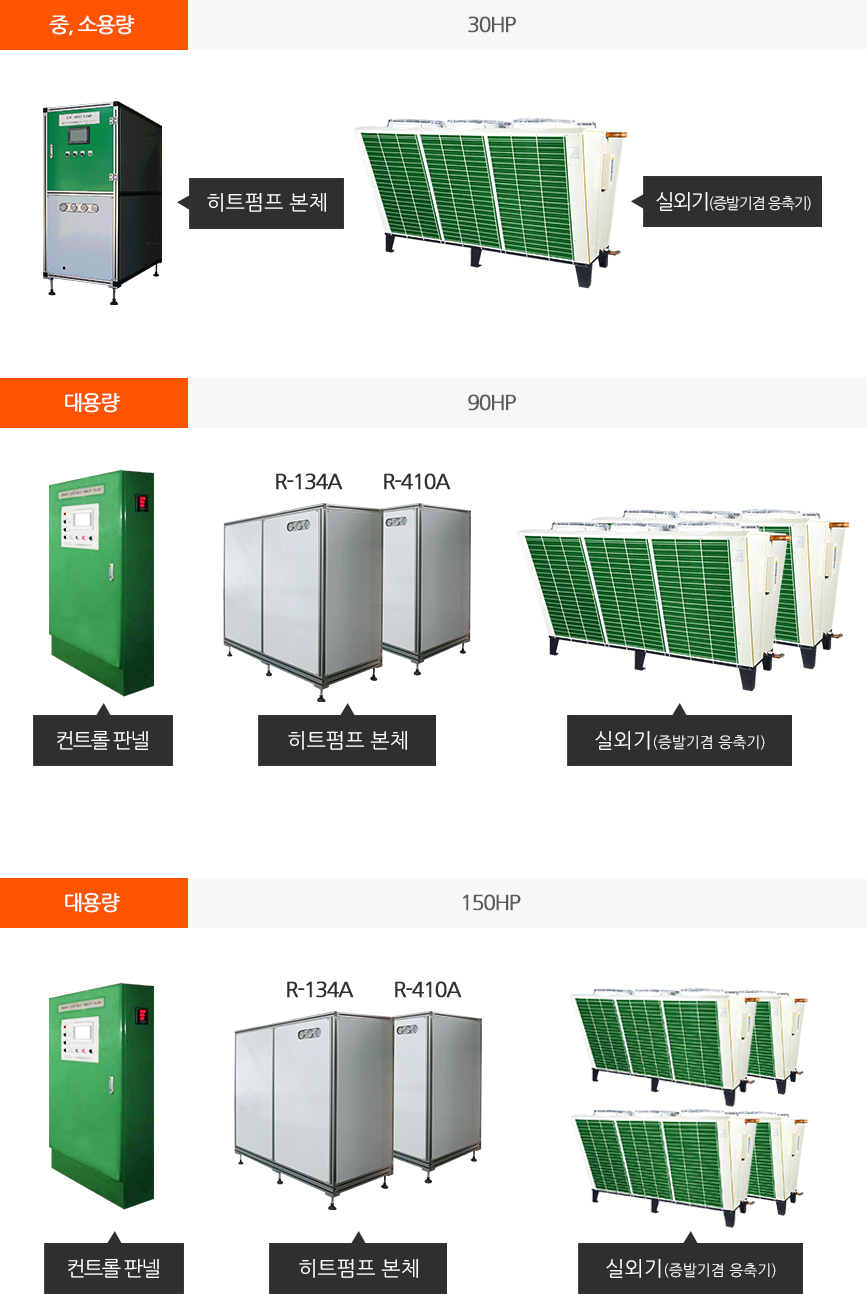

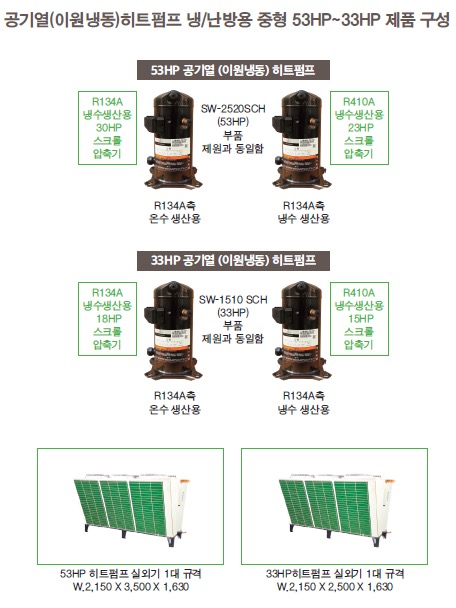

- - 냉 · 난방용 이원냉동 사이클 히트펌프 대용량 30HP와 대용량 90HP 150HP 생산
- - 난방성능 저온(-38℃) 난방 COP 2.29이상 가능
- - 저온(-38℃) 난방 출수 온도 65 ~ 70℃생산
- - 냉방시 냉수온도 -5℃까지 가능하여 축열 효율(기존 단단냉동 히트펌프 대비) : 20%이상
- 제품 장점
advantage - 공기열 이원히트펌프 (냉·난방겸용)는 아래와 같은 장점이 있습니다.
냉방시스템과 관련하여 온수사용처가 있는 사업장은 냉방시 냉수생산원가 0%
-
- 폐수열, 지열 등의 열원이 없거나 부족한 사업장에 적합
- 냉/난방 및 냉/온수 생산으로 경제성 탁월
-
- 타사 이원히트펌프 대비 냉방능력 50%이상 성능우위
- 타사 이원히트펌프 대비 냉수 생산능력 2배 향상
-
- 사용이 편리한 PLC 자동제어 시스템 및 터치 스크린
- 스마트폰 원격제어 관리시스템 적용
-
- 온/습도에 의한 9단계 인공지능 자동제상 기능적용
- 실외기 분리설치로 소음감소 및 겨울철 동파위험 없음
- 적용범위
a range of application - 공기열 이원히트펌프는 아래의 경우에 적용할 수 있습니다.
-
휴양 및 레저산업
- 목욕탕 / 사우나
- 골프장
-
숙박업소
- 호텔/리조트
- 모텔/펜션
-
공단 및 산업시설
- 염색공장
-
공공기관
- 병원
- 관공서/학교

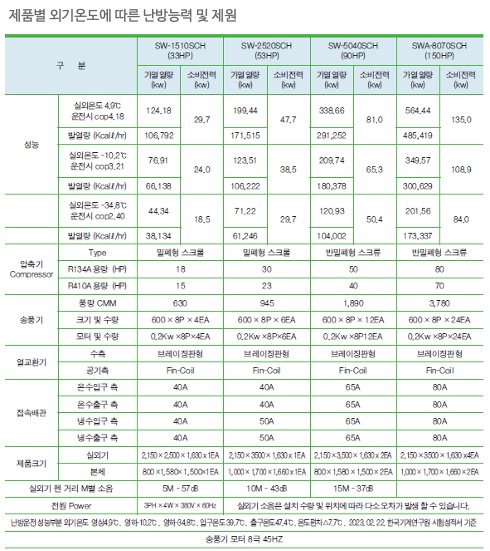

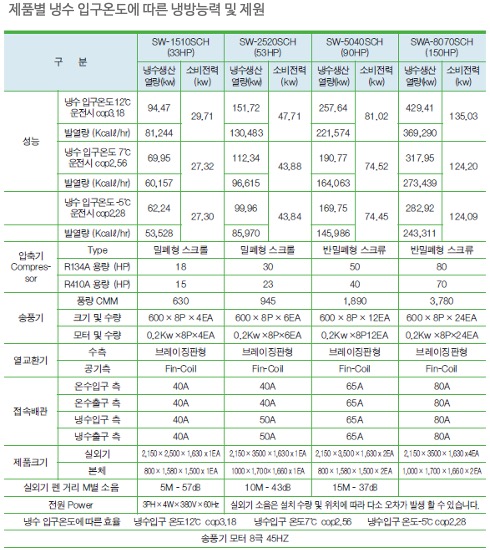

| 구분 | 온수생산 및 난방전용 | 냉 · 온수생산 및 냉 · 난방용 | |||||
|---|---|---|---|---|---|---|---|
| SWA-1015S | SWA-2015S | SWA-1015SCH | SWA-2015SCH | SWA-4040SCH | SWA-8080SCH | ||
| 성능 | 최대발열량(kw) | 91.64 | 120.12 | 91.64 | 120.12 | 252.00 | 504.00 |
| 최대발열량(Kcalℓ/hr) | 78,810 | 103,303 | 78,810 | 103,303 | 216,720 | 433,440 | |
| 최소발열량(kw) | 47.58 | 62.36 | 47.58 | 62.36 | 145.80 | 291.60 | |
| 최소발열량(Kcalℓ/hr) | 40,930 | 53,640 | 40,930 | 53,640 | 125,388 | 250,776 | |
| 압축기 Compressor |
Type | 밀폐형 스크롤 | 밀폐형 스크롤 | 밀폐형 스크롤 | 밀폐형 스크롤 | 반밀폐형 스크류 | 반밀폐형 스크류 |
| R410A(kw) | 8.63 | 11.25 | 8.63 | 11.25 | 30.00 | 60.00 | |
| R134A(kw) | 9.00 | 11.85 | 9.00 | 11.85 | 30.00 | 60.00 | |
| 최대소비전력(kw) | 22.91 | 30.03 | 22.91 | 30.03 | 72.00 | 144.00 | |
| 최소소비전력(kw) | 17.63 | 23.10 | 17.63 | 23.10 | 54.00 | 108.00 | |
| 송풍기 | 풍량 | 600 | 800 | 600 | 800 | 800 | 800 |
| 크기 및 수량 | 600 × 8P × 4EA | 800 × 8P × 4EA | 600 × 8P × 4EA | 800 × 8P × 4EA | 800 × 8P × 8EA | 800 × 8P × 16EA | |
| 모터 및 수량 | 0.2Kw × 4EA | 0.4Kw × 4EA | 0.2Kw × 4EA | 0.4Kw × 4EA | 0.4Kw × 8EA | 0.4Kw × 16EA | |
| 열교환기 | 수측 | 브레이징판형 | 브레이징판형 | 브레이징판형 | 브레이징판형 | 브레이징판형 | 브레이징판형 |
| 공기측 | Fin-Coil | Fin-Coil | Fin-Coil | Fin-Coil | Fin-Coil | Fin-Coil | |
| 접속배관 | 온수입구측 | 32A | 40A | 32A | 40A | 50A | 80A |
| 온수출구측 | 32A | 40A | 32A | 40A | 50A | 80A | |
| 냉수입구측 | 40A | 50A | 50A | 100A | |||
| 냉수출구측 | 40A | 50A | 50A | 80A | |||
| 제품크기 | 실외기 | 980 × 2,850 × 1,350 | 1,080 × 3,600 × 1,550 | 980 × 2,850 × 1,350 | 1,080 × 3,600 × 1,550 | 1,100 × 4,000 × 1,600 | 1,100 × 4,000 × 1,600 |
| 본체 | 700 × 1,300 × 1,500 | 700 × 1,300 × 1,500 | 700 × 1,300 × 1,500 | 800 × 1,380 × 1,500 | 800 × 1,380 × 1,500 × 2EA | 800 × 1,380 × 1,500 × 4EA | |
| 전원 Power | 3HP × 4W × 380V × 60Hz | ||||||
* 상기 제품의 사양은 품질 및 성능향상을 위해 예고없이 변경될 수 있습니다.
| 구분 | |||
|---|---|---|---|
| 온수생산 및 난방전용 | |||
| SWA-1015S | SWA-2015S | ||
| 성능 | |||
| 최대발열량(kw) | |||
| 91.64 | 120.12 | ||
| 최대발열량(Kcalℓ/hr) | |||
| 78,810 | 103,303 | ||
| 최소발열량(kw) | |||
| 47.58 | 62.36 | ||
| 압축기 Compressor | |||
| Type | |||
| 밀폐형 스크류 | 밀폐형 스크류 | ||
| R410A(kw) | |||
| 8.63 | 11.25 | ||
| R310A(kw) | |||
| 9.00 | 11.85 | ||
| 최대소비전력(kw) | |||
| 22.91 | 30.03 | ||
| 최소소비전력(kw) | |||
| 17.63 | 23.10 | ||
| 송풍기 | |||
| 풍량 | |||
| 600 | 800 | ||
| 크기 및 수량 | |||
| 600 × 8P × 4EA | 800 × 8P × 4EA | ||
| 모터 및 수량 | |||
| 0.2Kw × 4EA | 0.4Kw × 4EA | ||
| 열교환기 | |||
| 수측 | |||
| 브레이징판형 | 브레이징판형 | ||
| 공기측 | |||
| Fin-Coil | Fin-Coil | ||
| 접속배관 | |||
| 온수입구측 | |||
| 32A | 40A | ||
| 온수출구측 | |||
| 32A | 40A | ||
| 냉수입구측 | |||
| 냉수출구측 | |||
| 제품크기 | |||
| 실외기 | |||
| 980 × 2,850 × 1,350 | 1,080 × 3,600 × 1,550 | ||
| 본체 | |||
| 700 × 1,300 × 1,500 | 700 × 1,300 × 1,500 | ||
| 온수생산 및 난방전용 | |||
| SWA-1015SCH | SWA-2015SCH | SWA-4040SCH | SWA-4040SCH |
| 성능 | |||
| 최대발열량(kw) | |||
| 91.64 | 120.12 | 252.00 | 504.00 |
| 최대발열량(Kcalℓ/hr) | |||
| 78,810 | 103,303 | 216,720 | 433,440 |
| 최소발열량(kw) | |||
| 47.58 | 62.36 | 145.80 | 291.60 |
| 최소발열량(Kcalℓ/h) | |||
| 40,930 | 53,640 | 125,388 | 250,776 |
| 압축기 Compressor | |||
| Type | |||
| 밀폐형 스크롤 | 밀폐형 스크롤 | 반밀폐형 스크류 | 반밀폐형 스크류 |
| R410A(kw) | |||
| 8.63 | 11.25 | 30.00 | 60.00 |
| R134A(kw) | |||
| 9.00 | 11.85 | 30.00 | 60.00 |
| 최대소비전력(kw) | |||
| 22.91 | 30.03 | 72.00 | 144.00 |
| 최소소비전력(kw) | |||
| 17.63 | 23.10 | 54.00 | 108.00 |
| 송풍기 | |||
| 풍량 | |||
| 600 | 800 | 800 | 800 |
| 크기 및 수량 | |||
| 600 × 8P × 4EA | 800 × 8P × 4EA | 800 × 8P × 8EA | 800 × 8P × 16EA |
| >모터 및 수량 | |||
| 0.2Kw × 4EA | 0.4Kw × 4EA | 0.4Kw × 8EA | 0.4Kw × 16EA |
| 열교환기 | |||
| 수측 | |||
| 브레이징판형 | 브레이징판형 | 브레이징판형 | 브레이징판형 |
| 공기측 | |||
| Fin-Coil | Fin-Coil | Fin-Coil | Fin-Coil |
| 접속배관 | |||
| 온수입구측 | |||
| 32A | 40A | 50A | 80A |
| 온수출구측 | |||
| 32A | 40A | 50A | 80A |
| 냉수입구측 | |||
| 40A | 50A | 50A | 100A |
| 냉수출구측 | |||
| 40A | 50A | 50A | 80A |
| 제품크기 | |||
| 실외기 | |||
| 980 × 2,850 × 1,350 | 1,080 × 3,600 × 1,550 | 1,100 × 4,000 × 1,600 | 1,100 × 4,000 × 1,600 |
| 본체 | |||
| 700 × 1,300 × 1,500 | 800 × 1,380 × 1,500 | 800 × 1,380 × 1,500 × 2EA | 800 × 1,380 × 1,500 × 4EA |
| 전원 Power | |||
| 3HP × 4W × 380V × 60Hz | |||
* 상기 제품의 사양은 품질 및 성능향상을 위해 예고없 변경될 수 있습니다.
