폐수열 히트펌프
> 제품소개 > 폐수열 히트펌프
- 폐수열 히터펌프 시스템이란?
- 반밀폐형 스크류 타입의 압축기 적용으로 성능 및 효율이 좋으며, 사용하고 버려지는 폐수의 저열원(10~30℃)을 활용하여 고온의 온수(60~75℃)를 생산하고 온수저장탱크에 공급하는 에너지 절감시스템입니다.

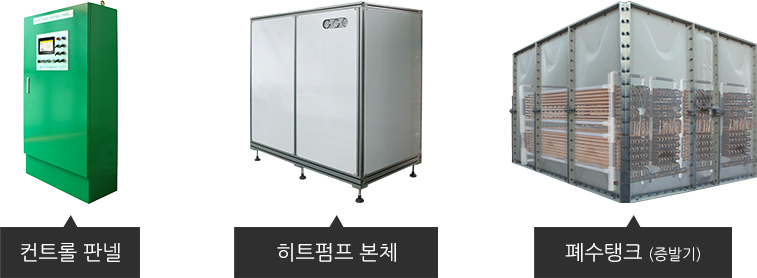

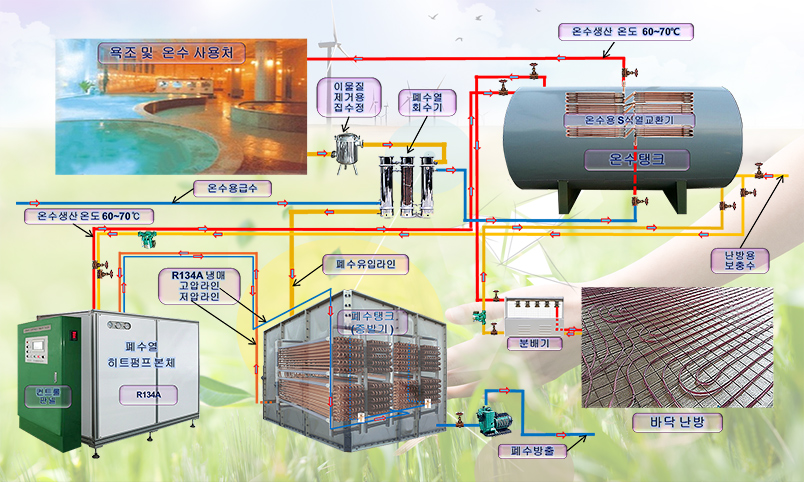

- 시스템 계통도
system diagram -

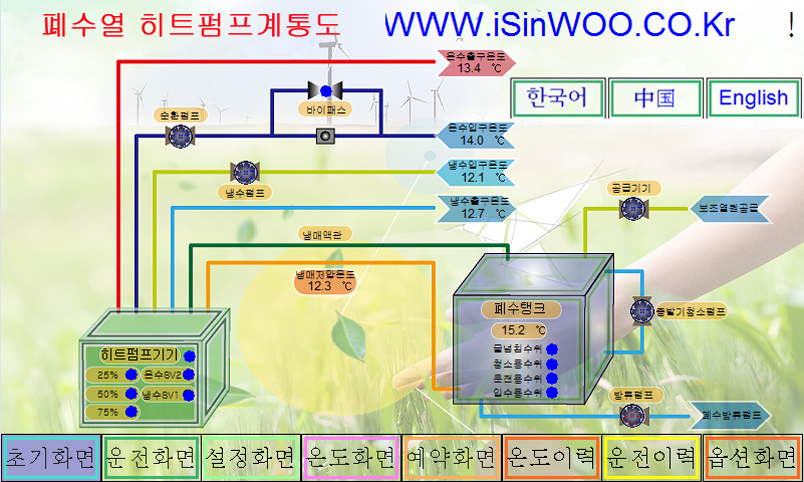

- 원격제어 시스템 계통도
Remote control system diagram -
- 제품특징
special features of goods -
- [신우종합에너지]만의 최신 기술 Knowhow
- 2015년형 전모델에 스마트폰 원격제어 관리시스템 적용하여,
언제 어디서나 스마트폰을 이용하여 실시간 모니터링 및 이상상태를 확인할 수 있습니다.
사용이 편리한 터치형 PLC 자동제어 시스템

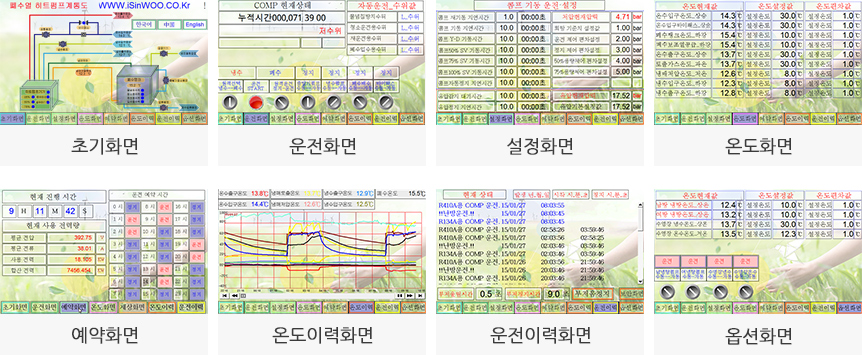

시스템화면 설명 ① 초기화면 시스템 계통도를 통해 기기운전상태를 한눈에 쉽고 정확하게 파악할 수 있습니다. ② 운전화면 기기 운전조작 및 운전상태를 파악할 수 있습니다. ③ 설정화면 콤프레셔 기동운전 설정 및 압력값을 제어할 수 있습니다. ④ 온도화면 자동제어 온도 설정 목록의 설정값(편차) 및 현재값을 실시간 모니터링하고 제어할 수 있습니다. ⑤ 예약화면 기기 운전을 설정시간에 맞춰 예약운전이 가능하며 실시간 사용전력량을 모니터링 할 수 있습니다. ⑥ 온도이력화면 기기 상태의 온도변화를 그래프로 한눈에 쉽고 정확하게 파악할 수 있습니다. ⑦ 운전이력화면 기기 운전상태 및 이상발생에 대한 이력관리를 통해 정확한 기기점검 및 조치가 가능합니다. ⑧ 옵션화면 설치 환경에 맞춰 옵션기능 추가를 할수 있으며 설정값 및 제어를 할 수 있습니다. - [신우종합에너지]만의 발명 특허!
-
- ① 발명특허 제 10-1151630호 폐수순환 자동 세척식 증발 장치 적용
- ② 폐수열 히트펌프 에너지절감 50 ~ 80%

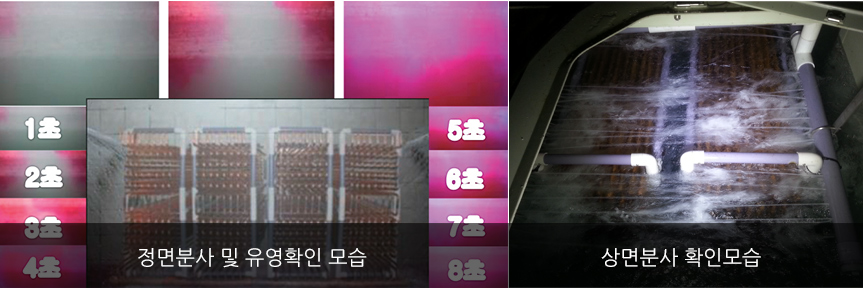

- 자동세척식 증발장치 시험운전
- 잉크를 넣어 폐수유영을 지켜본 결과, 0초 ~ 8초 사이에 100% 순환 확인!
| 업체 | 증발기청소 (나관코일식) |
폐수순환 시스템 | 특징(장/단점) |
|---|---|---|---|
| 신우 | 자동(발명특허 보유) | 폐수 순환 및 자동세척 방식 |
- 1일 1회 자동청소로 편리성과 효율 극대화 - 폐수 악취(가스)없음 - 증발기 동파이프 수명의 연장 |
| 타사 | 수동 |
- 폐수 순환방식 - 링브로아 기포발생 방식 |
- 수동 청소로 유지관리가 불편하고 효율이 낮음 - 폐수 악취(가스)발생 - 증발기 동파이프 수명의 짧음 |
- 제품 장점
advantage - 폐수열 히트펌프는 아래와 같은 장점이 있습니다.
-
사용 후 버려지는 폐수를 재활용하여 경제성이 높음
-
폐수순환 자동세척식 증발기 채택
- 증발기 수명연장 / 히터펌프 효율증가 / 증발기 자동세척의 편리성 / 폐수 악취감소 -
- 사용이 편리한 PLC 자동제어 시스템 및 터치 스크린
- 스마트폰 원격제어 관리시스템 적용
- 적용범위
a range of application - 폐수열 히트펌프는 아래의 경우에 적용할 수 있습니다.
-
휴양 및 레저산업
- 목욕탕 / 사우나
- 골프장 / 헬스장
-
숙박업소
- 호텔/리조트
- 모텔/펜션
-
공단 및 산업시설
- 염색공장
| 구분 | SW-40S | SW-50S | SW-60S | SW-80S | |
|---|---|---|---|---|---|
| 압축기 Compressor |
type | 반밀폐 스크류 | 반밀폐 스크류 | 반밀폐 스크류 | 반밀폐 스크류 |
| 소비동력(Kw) | 36/27 | 45/34 | 54/41 | 72/54 | |
| 기동방식 | Y/△ | Y/△ | Y/△ | Y/△ | |
| 최대운전전류(A) | 79 | 99 | 116 | 169 | |
| 보호장치 | INT69RCY | INT69RCY | INT69RCY | INT69RCY | |
| 발열량 Caloric Value |
최대(Kcalℓ/hr) | 123,840 | 154,800 | 185,760 | 247,680 |
| 최소(Kcalℓ/hr) | 92,880 | 116,960 | 141,040 | 185,760 | |
| 온수생산(△t30℃) Hot Water Output |
최대(ℓ/hr) | 4,085 | 5,120 | 6,127 | 9,170 |
| 최소(ℓ/hr) | 3,268 | 4,085 | 4,902 | 6,536 | |
| 응축기 Condenser |
Type | 판형 열교환기 | 판형 열교환기 | 판형 열교환기 | 판형 열교환기 |
| 전열면적(㎡) | 10.77 | 12.97 | 17.36 | 20.66 | |
| 증발기 Evaporator |
Type | 나관 코일식 | 나관 코일식 | 나관 코일식 | 나관 코일식 |
| Size(15A) | 501M | 626M | 752M | 1,002M | |
| 온수펌프 Hot Water Pump |
Type | 온수 순환용 | 온수 순환용 | 온수 순환용 | 온수 순환용 |
| 소비동력(Kw) | 0.25 | 0.25 | 0.25 | 0.6 | |
| 배수펌프 Drain Pump |
Type | 배수용 수중 | 배수용 수중 | 배수용 수중 | 배수용 수중 |
| 소비동력(Kw) | 1.50 | 1.50 | 1.50 | 1.50 | |
| 청소용 펌프 Cleaning the Pump |
Type | 폐수 순환용 | 폐수 순환용 | 폐수 순환용 | 폐수 순환용 |
| 소비동력(Kw) | 1.50 | 1.50 | 1.50 | 1.50 | |
| 폐수탱크 Waste Water Tank |
재질 | SMC 보온품 | SMC 보온품 | SMC 보온품 | SMC 보온품 |
| 용량(Ton) | 7.50 | 10.00 | 12.50 | 12.50 | |
| 온수배관 Hot Water Pipe |
입/출구(A) | 40 | 40 | 50 | 50 |
| 재질 | 동관 | 동관 | 동관 | 동관 | |
| 냉수배관 Cold Water Pipe |
입/출구(A) | 40 | 50 | 65 | 65 |
| 재질 | PVC(VG1) | PVC(VG1) | PVC(VG1) | PVC(VG1) | |
| 외형치수 Product Standard |
가로(L) | 1,500 | 1,500 | 1,700 | 1,700 |
| 세로(W) | 1,380 | 1,380 | 1,380 | 1,380 | |
| 높이(H) | 800 | 800 | 1,000 | 1,000 | |
| 전원 Product Standard |
380V 3상 4선식 60Hz (요청시 220v 3상 3선식 가능) | ||||
* 상기 제품의 사양은 품질 및 성능향상을 위해 예고없이 변경될 수 있습니다.
